このグラフィック液晶モジュールを買えるのは
日本で弊社だけです!(たぶん)

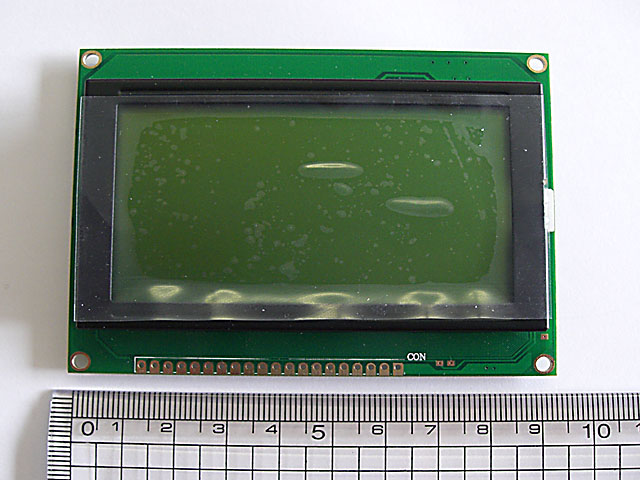

今回のロットは、前回のロットと基板の配線パターンが多少違いますが、寸法・機能は同一です。
【特長】
・汎用的なグラフィックLCDモジュールです。
【仕様】
・幅93mm x 高さ70mm x 薄さ14mm
・電圧:4.5 – 5.5V / -10V
・128 x 64dot 液晶
・表示:青色 背景:緑色 バックライト:白色LED
・制御IC:KS0107または互換品
【リンク】
・趣味の電子工作の部屋 by すん 使い倒すための詳細な情報が載っています。
・Sim’s blog Interface誌2007/5月号付録のV850基板で表示するソースコードあり。
・AVRにグラフィックLCDを接続する AVRのライブラリの修正方法も載っています。

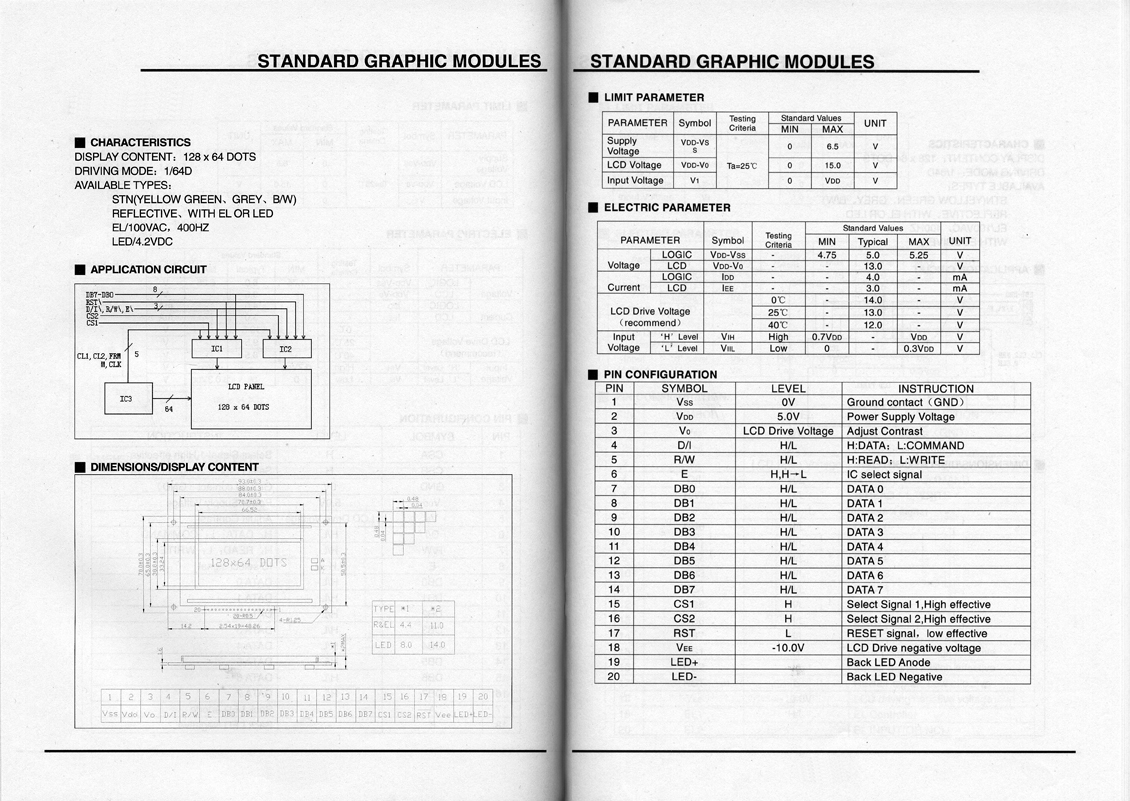

【資料】
・KS0107B(64com).pdf
・KS0108B.pdf
o-family (承認) –
先日、この商品を送っていただきましたが、緑色ではなく、青色(非反転)でした。
緑色よりも、遙かに見やすく、きれいな画面で満足しております。
追加購入の参考に、貴社ページの写真が古いのか、
ロットにより違いがあるのかを教えてください。
お送りいただいたLCDの写真を、HPに掲載しております。
※管理人注:ここにURLが記載されていましたが、
このページの仕様上、他のページにリンクできないため、
当該ページは商品のページからリンクさせていただきました。
【ご回答】2007.12.10
ご連絡ありがとうございます。
サイキット(株)の白川裕記です。
ご指摘の液晶の色の件ですが、Webサイトへの掲載時のミスです。
以前の液晶は、バックライトの色が黄緑色でしたが、
現在販売しているいるものは、白色でした。
今後は、液晶の表示色、背景色、バックライト色と
3種類表示するようにします。
HPも拝読させていただきましたが、
大変美しく、高度な内容をわかりやすく書かれていて、素晴らしいです!
貴重なご指摘とHPへの掲載、ありがとうございました。
今後とも、なにとぞよろしくお願い申し上げます。
O-Family (承認) –
わざわざ、当掲示板への丁寧なご連絡ありがとうございました。
近日中に、また通販を利用させていただきます。
